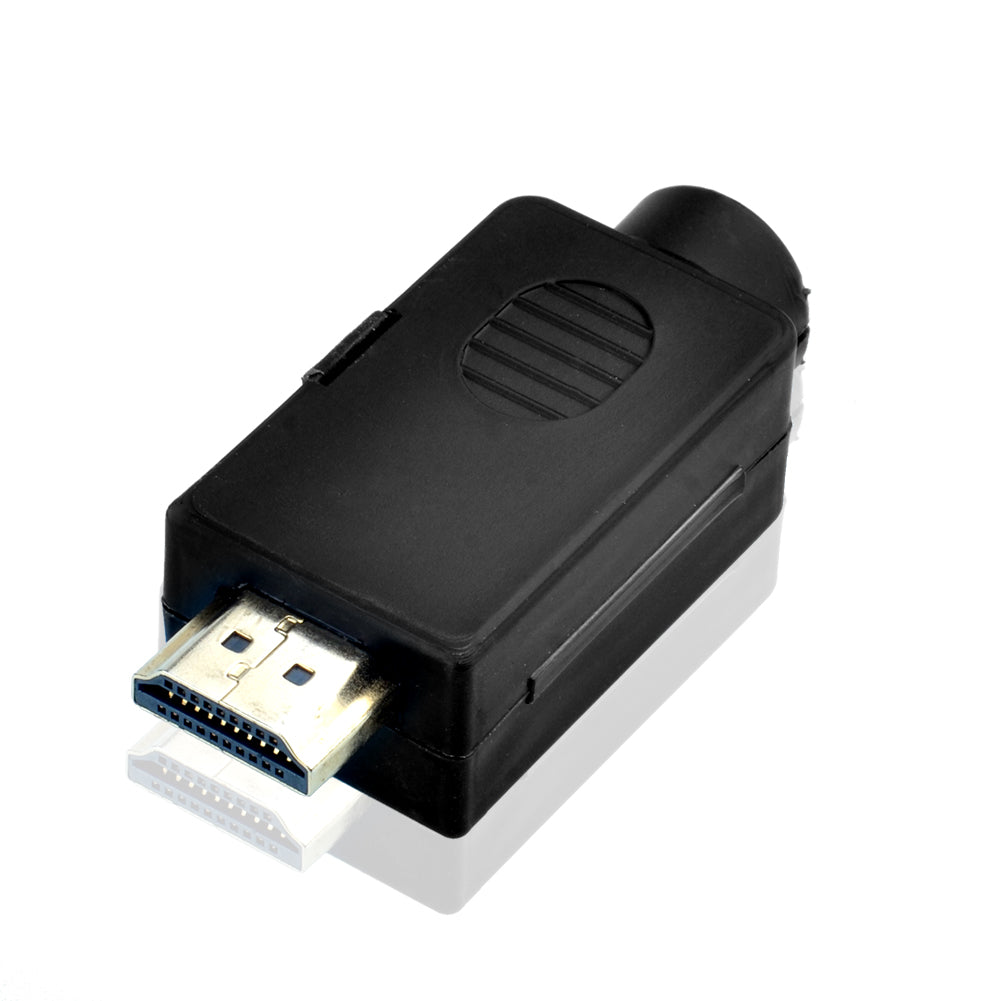

HDMI 2.0 auf 19P Terminal Adapter stecker Breakout Board mit Gehäuse Sh LD

SKU: OC-463
Gewicht: 0.2 kg
€6,00 EUR
€6,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand

Lieferzeit: 2 - 4 Tage *

*gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen (hier kann eine Verlinkung zu der Datei Zahlung und Versand erfolgen)

Wenn der Artikel ausverkauft ist, ist die Lieferzeit ungültig.

Paketgegenstand*:

*gilt für Lieferkosten per DHL Paket innerhalb Deutschlands. (hier kann eine Verlinkung zu der Datei Zahlung und Versand erfolgen)

Feature:

-Schnittstellentyp: HDMI
-Anzahl von Kern und Pin: 19
-HDMI V2.0, kompatibel V1.3 V1.4
-Schweißfreier Modus, einfache Verdrahtung
-Unterstützt eine Gruppe von HDMI-Signalübertragungen.
-Geeigneter Kabelaußendurchmesser: Weniger als 11 mm
-Muss mit dem 2 mm Schlitzschraubendreher mit weniger Breite verwendet werden
-Größe: 47x23x17mm
　

Lieferumfang:

- 1  x HDMI Stecker Terminal

FAQ

Belegungsplan: Welche Klemme entspricht welchem HDMI-Pin?

Die Nummerierung 1–19 auf der Klemmleiste entspricht 1:1 der Standard-Pinbelegung eines HDMI-Steckers (Klemme 1 = Pin 1 … Klemme 19 = Pin 19). Klemme 20 ist die Abschirmung/Masse.

Pinbelegung (HDMI Typ A): 1 = TMDS Data2+, 2 = TMDS Data2 Shield, 3 = TMDS Data2−, 4 = TMDS Data1+, 5 = TMDS Data1 Shield, 6 = TMDS Data1−, 7 = TMDS Data0+, 8 = TMDS Data0 Shield, 9 = TMDS Data0−, 10 = TMDS Clock+, 11 = TMDS Clock Shield, 12 = TMDS Clock−, 13 = CEC, 14 = Utility/HEAC+ (reserviert), 15 = SCL (DDC-Takt), 16 = SDA (DDC-Daten), 17 = DDC/CEC-Masse, 18 = +5V, 19 = Hot Plug Detect (HPD).

Wie schließe ich mein HDMI-Kabel an (19+1 / 15+1 / 14+1 / 13+1 Adern)?

Bitte prüfen Sie zuerst, wie viele Adern Ihr HDMI-Kabel hat, und gehen Sie dann nach dem passenden Schema vor:

19+1-adriges Kabel: alle Adern 1:1 nach Klemmennummer anschließen (Ader 1 → Klemme 1 … Ader 19 → Klemme 19, Schirm → Klemme 20).

15+1-adriges Kabel: Klemmen 2, 5, 8 und 11 NICHT belegen; übrige Adern 1:1 wie oben.

14+1-adriges Kabel: Klemmen 2, 5, 8, 11 und 14 NICHT belegen; Rest 1:1 wie oben.

13+1-adriges Kabel: Klemmen 2, 5, 8, 11, 13 und 14 NICHT belegen; Rest 1:1 wie oben.

Was muss ich beim Anschließen beachten?

Lötfreie Montage: Verwenden Sie einen Schlitzschraubendreher mit weniger als 2 mm Klingenbreite. Geeigneter Kabelaußendurchmesser: unter 11 mm.

Wenn Sie an beiden Kabelenden diesen Adapter verwenden, müssen beide Stecker mit identischer Adernreihenfolge angeschlossen werden.

Wenn Sie nur einen Stecker tauschen, messen Sie zuerst die Adernreihenfolge der vorhandenen Seite aus und schließen Sie entsprechend an. Die Aderfarben können je nach Hersteller leicht variieren – maßgeblich ist die richtige Nummern-/Pin-Zuordnung.
